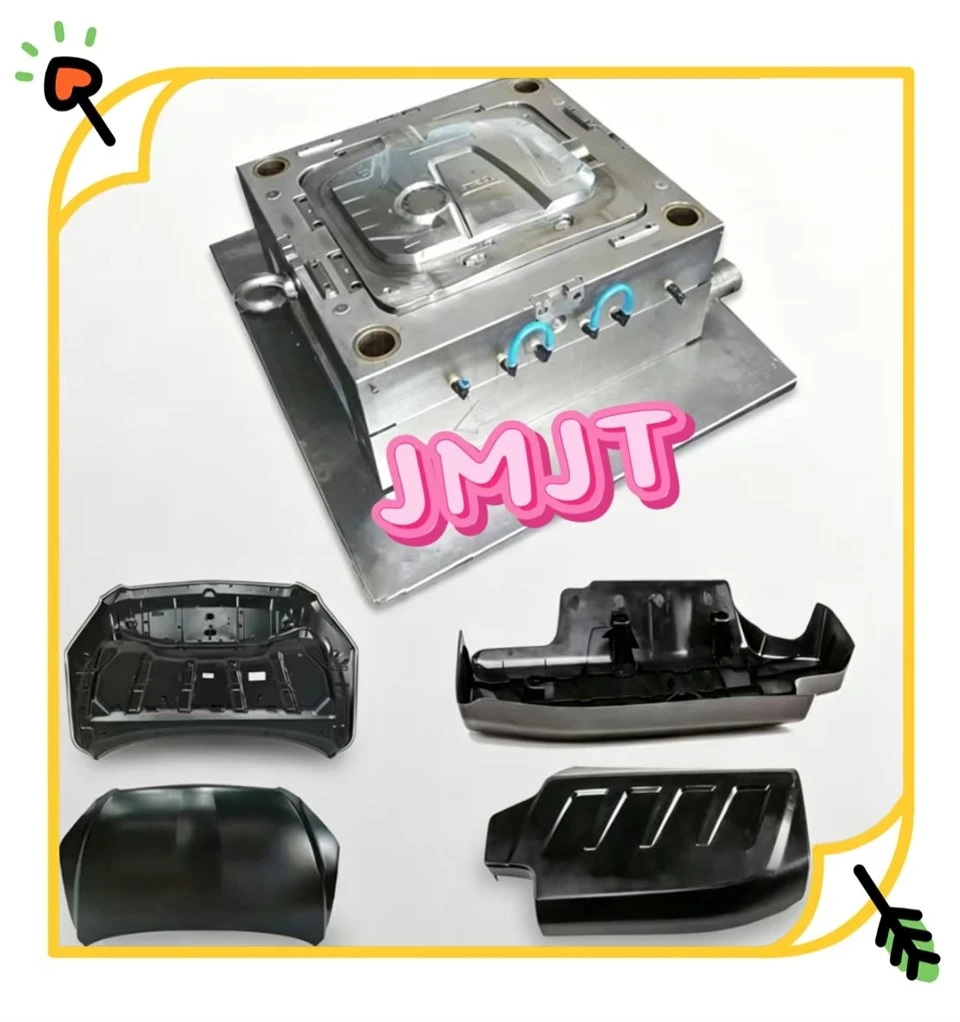

Acuan Suntikan Untuk Hod Enjin Kereta

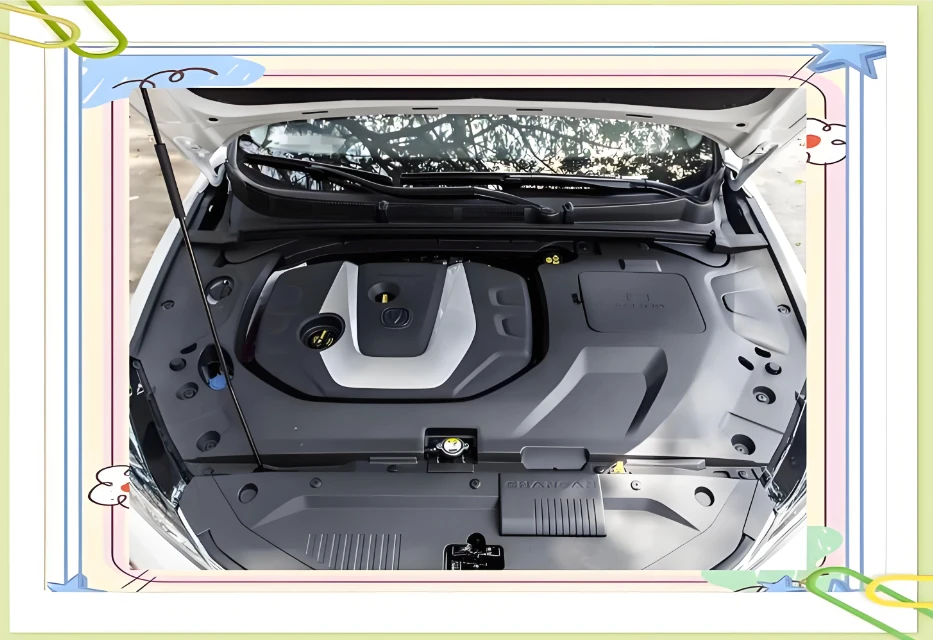

Acuan suntikan untuk hud enjin kereta ialah acuan ketepatan khusus yang digunakan untuk pengeluaran besar-besaran penutup luar enjin kereta / plat pelindung dalam. Teras acuan ini terbentuk melalui-suntikan tekanan tinggi bahan termoplastik (seperti PA6+GF, PP-T20), memenuhi keperluan gred-automotif seperti ketepatan dimensi ±0.2mm, permukaan kelas A-dan-rintangan suhu tinggi -40 darjah hingga 140 darjah .



I. Reka Bentuk Keseluruhan Acuan

1. Susun Atur Rongga

Penyelesaian standard:Satu acuan dengan satu rongga (untuk produk besar dengan struktur kompleks dan berbilang teras-keperluan tarik).

Sampul kecil:Satu acuan dengan dua rongga (susun atur seimbang).



2. Reka Bentuk Permukaan Perpisahan

Prinsip:Pilih kontur terbesar produk, dengan mengambil kira pembongkaran, pengudaraan dan kebolehprosesan.

Biasa untuk penutup enjin:Perpisahan planar pada titik terendah, digabungkan dengan rawatan tindikan atau abutment tempatan untuk perbezaan ketinggian.



3. Bahagian Pengacuan (Teras / Rongga)

Bahan:Yang biasa digunakan untuk rongga dan teras ialah P20, 718H dan 2738 (pra-HRC32~38 yang dikeraskan); untuk peluncur dan teras condong, SKD61 dan H13 (dipadamkan HRC50~54) digunakan.

Struktur:Kawasan kompleks dimodulasikan (untuk memudahkan pemprosesan, penyelenggaraan dan pembuangan udara); memastikan ketebalan dinding yang seragam dan penyejukan yang seimbang.





II. Reka Bentuk Sistem Utama

1. Sistem penuangan (terutamanya pelari panas)

Jenis:Pelari panas + pelari sejuk berbilang-suntikan pintu masuk (5 hingga 8 pintu sisi / pintu titik).

Fungsi:Pengisian imbangan untuk permukaan rata yang besar, mengelakkan pukulan pendek, mengurangkan garisan kimpalan dan menurunkan tekanan dalaman.

Reka bentuk:Pemilihan pintu pada permukaan tidak-kelihatan dan pada kawasan ketebalan dinding; dilengkapi dengan telaga slug sejuk; kawalan suhu pelari panas adalah tepat (±1 darjah ).



2. Teras Sisi-menarik dan Membongkar

·Snap-pas / Saling:Pin teras serong (pin ejektor serong) (sudut 3 darjah ~8 darjah ).

· Lubang sisi / ceruk sisi:Gelangsar pin panduan serong / Gelangsar pin bengkok (blok tahan haus, permukaan panduan yang dipadamkan).

· Pelepasan:Gabungan pin ejektor + tiub ejektor + blok ejektor; dilengkapi dengan struktur pra-set semula dan anti-tanda putih.



3. Sistem kawalan suhu (penyejukan).

· Saluran penyejukan konformal (8~12mm dari permukaan rongga), diameter 8~12mm, perbezaan suhu antara salur masuk dan alur keluar Kurang daripada atau sama dengan 2 darjah .

·Tujuan:Penyejukan seragam, memendekkan kitaran (45~60s), mengurangkan ubah bentuk warpage.



4. Bimbingan dan Ekzos

·Membimbing:4 set pin panduan dan sesendal + kedudukan permukaan kon (ketepatan penutupan acuan ±0.02mm).

·Pembuangan:Alur pengudaraan pada permukaan perpisahan (0.02~0.05mm dalam) + pengudaraan melalui celah antara sisipan dan pin ejektor; sisipan ekzos ditetapkan di kawasan udara terperangkap di hujungnya.





III. Perkara Utama Reka Bentuk dan Pembuatan

1. Analisis Aliran Acuan:Sahkan pengisian, tekanan penahan, penyejukan, lenturan, dan optimumkan pintu dan proses.

2. Pemprosesan:-Pengilangan berkelajuan tinggi (HSK-E63), cermin EDM, penggerudian lubang dalam; penggilap permukaan Ra Kurang daripada atau sama dengan 0.8 μm.

3. Percubaan Acuan:Fokus pada mengesahkan pengisian, warpage, teras-menarik kelancaran dan kecacatan penampilan.

4. Acuan Taizhou Huangyan JiutaiCo., Ltd. mengkhususkan diri dalam acuan hud enjin automotif, menggunakan pelari panas, penyejukan kuat, dan tarikan teras modular-, sesuai untuk bahan PP/PA+GF, memenuhi keperluan sejuta kitaran acuan dan pemberat ringan untuk kenderaan tenaga baharu.
