Pek Bateri GMT Di Bawah Acuan Perisai

Pek bateri GMT (Glass Mat Reinforced Thermoplastic) di bawah acuan perisai ialah alat pengacuan mampatan khusus yang dibangunkan khusus untuk struktur pelindung pek bateri kenderaan tenaga baharu. Memanfaatkan sifat teras bahan GMT-ringan, kekuatan tinggi, rintangan hentaman dan kebolehkitar semula-acuan ini menggunakan proses pengacuan bersepadu-suhu tinggi, tinggi-tekanan tinggi untuk memampatkan helaian GMT dengan tepat ke dalam struktur perisai kompleks yang memenuhi keperluan pemasangan casis. Ia berfungsi sebagai penyelesaian pengeluaran teras yang mengimbangi peningkatan ringan kenderaan tenaga baharu dan perlindungan penuh keselamatan bateri.



I.Ciri Teras dan Kelebihan

Keserasian Bahan Kuat:Dipadankan dengan tepat dengan helaian GMT berdasarkan PP dan matriks termoplastik lain, serasi dengan spesifikasi kandungan gentian kaca arus perdana sebanyak 25%-40%, memastikan pengplastikan penuh dan pengacuan bahan yang stabil.



Proses Pengacuan Lanjutan:Mengguna pakai proses pengacuan mampatan yang cekap, dengan aliran kerja piawai:pemanasan awal lembaran GMT → penutup dan penekan die pantas → pemeliharaan haba dan pengekalan tekanan untuk pemplastikan → penyejukan dan penetapan → lentingan yang stabil. Prosesnya padat dengan kebolehkawalan yang kuat.



Kelebihan Prestasi Teras:

-Kecekapan Tinggi Pengeluaran Massa: Kitaran pengacuan pendek, dengan hanya 60-90 saat setiap keping, memenuhi permintaan untuk pengeluaran besar-besaran berskala besar.



Struktur kekuatan tinggi-:Produk yang dibentuk mempunyai ketegaran yang sangat baik, rintangan hentaman yang luar biasa dan prestasi keletihan, menahan kesan casis dengan berkesan dan melindungi keselamatan bateri secara menyeluruh.



Kesan Ringan yang Luar Biasa:Ketumpatan produk hanya 1.1-1.3 g/cm³, mencapai pengurangan berat 40%-60% berbanding dengan perisai logam tradisional, membantu kenderaan mengurangkan penggunaan tenaga dan meningkatkan jarak pemanduan.



Hijau dan Mesra Alam:Bahan GMT boleh 100% dikitar semula dan digunakan semula, sejajar dengan aliran arus perdana pembuatan hijau dan-pembangunan karbon rendah dalam industri automotif.





II.Struktur Acuan dan Perkara Utama Reka Bentuk

1. Struktur Acuan Utama

Sistem Asas Acuan:Mengguna pakai templat-tugas berat yang penting, dimesin daripada-keluli berkekuatan tinggi seperti P20 dan 718H. Ia boleh menahan -keperluan pengacuan tekanan tinggi sebanyak 10-20MPa, memastikan tiada ubah bentuk dan ketepatan yang stabil semasa penggunaan jangka panjang.

Membentuk Rongga:

Cbijih dan Rongga::Dimesin melalui kemasan ketepatan agar sesuai dengan permukaan melengkung kompleks perisai. Ketepatan pengilat permukaan mencapai Ra 0.8-1.6μm, menjamin permukaan produk yang licin dan bebas kecacatan.

Talian Perpisahan: Direka secara saintifik dan munasabah untuk mengimbangi prestasi pengedap dan kelancaran demoolding, dengan berkesan mengurangkan penjanaan denyar.

Sudut Draf: Tetapkan pada sudut munasabah 3 darjah -5 darjah untuk mengelak daripada mencalarkan permukaan produk GMT semasa menyahbentuk, memastikan kadar kelayakan produk.

Panduan dan Kedudukan:Dilengkapi dengan pin panduan ketepatan, semak panduan dan pin kedudukan untuk mengawal celah penutup acuan dengan tepat, memastikan ketepatan penutupan acuan, dan seterusnya mengoptimumkan kesan kawalan denyar.



2. Sistem Pengurusan Terma (Reka Bentuk Teras)

Sistem Pemanasan:Dilengkapi dengan-tiub pemanas elektrik terbina dalam atau peranti pemanas minyak, ia boleh mencapai kawalan suhu seragam dalam julat 150-220 darjah mengikut spesifikasi bahan GMT, memastikan pengplastikan penuh bahan.

Sistem Penyejukan:Mengguna pakai reka bentuk saluran penyejukan konformal, yang boleh menyejukkan produk acuan dengan cepat ke bawah 60-80 darjah, memendekkan kitaran pengacuan dan meningkatkan kecekapan pengeluaran.

Ketepatan Kawalan Suhu:Ralat kawalan suhu dikawal dalam ±5 darjah, memastikan pemplastikan seragam dan pengawetan bahan yang stabil, dan menjamin prestasi produk yang konsisten.



3. Sistem Bantu

Sistem ekzos:Alur ekzos yang dimesin dengan tepat dibuka pada garisan perpisahan untuk mengeluarkan udara dalam rongga dan meruap dengan cekap semasa proses pengacuan, mengelakkan kecacatan seperti kekurangan bahan dan lubang udara dalam produk.

Sistem Ejection:Mengguna pakai struktur gabungan pin ejektor dan plat ejektor untuk mencapai lontaran yang stabil bagi bahagian-kawasan yang besar, mencegah ubah bentuk dan kerosakan produk.

Fungsi Bersepadu:Sesetengah acuan disepadukan dengan mekanisme pemangkasan atau tebukan untuk merealisasikan "satu acuan, dua proses", mengurangkan langkah pemprosesan seterusnya dan meningkatkan kecekapan pengeluaran.





III.Parameter Teknikal Utama

item	Julat Parameter
Tekanan Pengacuan	10-20 MPa (Memerlukan penekan suntikan 2000T-3000T)
Suhu Acuan	Pemanasan: 150-220 darjah / Penyejukan: 60-80 darjah
Kitaran Pengacuan	60-90 saat/keping
Bahan Rongga	P20, 718H, S136 (Pra-dikeraskan / Dipadamkan & Dipanaskan)
Produk Berkenaan	Produk komposit GMT seperti pek bateri di bawah perisai, pelindung badan, rasuk anti-perlanggaran, dsb.





iV.Senario Aplikasi dan Trend Industri

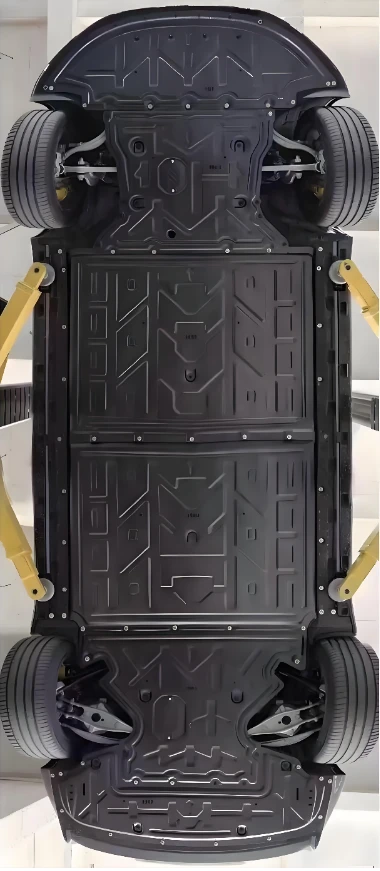

Aplikasi Utama:Digunakan secara meluas untuk perlindungan bahagian bawah pek bateri dalam kenderaan tenaga baharu seperti kenderaan elektrik dan hibrid tulen. Ia kini telah menjadi konfigurasi standard untuk pembuat kereta arus perdana, dan boleh memenuhi keperluan struktur pek bateri pelbagai kenderaan penumpang dan kenderaan komersial.



Trend Teknologi Industri:

• Acuan Bersepadu:Membangun ke arah satu-acuan acuan struktur kompleks, mengurangkan proses pemasangan komponen, meningkatkan kekuatan struktur dan kecekapan pengeluaran.
• Peningkatan Bahan: Serasi dengan bahan komposit baharu seperti gentian berterusan GMT/LWRT, meningkatkan lagi rintangan hentaman dan prestasi keletihan produk.
• Pembuatan Pintar: Menggabungkan teknologi seperti simulasi aliran acuan dan analisis keseimbangan terma untuk mengoptimumkan reka bentuk acuan, meningkatkan kestabilan acuan dan kadar kelayakan produk, dan merealisasikan pengurusan pintar keseluruhan kitaran hayat acuan.
