Prinsip Kerja Acuan Suntikan

I. Apakah acuan suntikan?

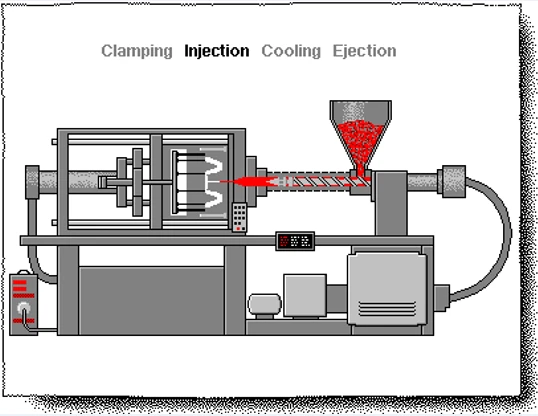

Acuan suntikan boleh difahami secara ringkas sebagai -suhu tinggi-tertentu dan-tekanan tinggi "acuan kuih bulan", yang, bersama-sama dengan mesin suntikan, melengkapkan pengacuan kelompok produk plastik. Zarah plastik pepejal dipanaskan dan dileburkan menjadi cair cair. Di bawah kesan tekanan, cair disuntik ke dalam rongga acuan tertutup. Selepas cair menyejuk dan mengeras, acuan dibuka dan produk plastik lengkap dikeluarkan secara automatik. Peralatan secara berterusan melakukan operasi kitaran berulang. Teras keseluruhan proses pengacuan terdiri daripada tiga langkah:Suntikan cair → Penyejukan dan pemejalan → Pecah dan lontar.

II. Aliran Proses Lengkap

Suntikan rongga:Acuan bergerak dan acuan tetap dikunci dan ditutup dengan tepat, membentuk rongga produk yang dimeterai. Skru mesin pengacuan suntikan memanaskan dan mencairkan plastik, dan kemudian menyuntiknya ke dalam rongga di bawah tekanan tinggi pada kelajuan yang pantas. Ia hanya mengambil masa beberapa saat untuk cair memenuhi rongga sepenuhnya.

Penyejukan pengekalan tekanan:Selepas rongga diisi dengan bahan lebur, tekanan berterusan dikenakan secara berterusan untuk mengimbangi pengecutan penyejukan plastik, menghalang produk daripada mengecut atau berubah bentuk. Saluran air acuan disambungkan kepada sistem air penyejuk yang beredar untuk menghilangkan haba dengan cepat. Proses penyejukan adalah bahagian terpanjang dari keseluruhan kitaran.

Menunjukkan pelepasan:Selepas penyejukan selesai, acuan dipisahkan. Mekanisme lontar seperti pin dan blok lontar menolak produk plastik ke hadapan; bahan buangan dan burr pada permukaan perpisahan dibersihkan. Kemudian acuan ditutup semula dan memasuki kitaran pengeluaran seterusnya.

III. Komponen Teras dan Fungsi Sistem Acuan

Sistem rongga acuan (die bergerak + die tetap)Selepas acuan bergerak dan tetap dipasang bersama, rongga dalaman dengan tepat mereplikasi bentuk dan dimensi produk, secara langsung menentukan rupa dan ketepatan dimensi bahagian plastik.

Menuang + Sistem ekzosSaluran aliran dan pintu gerbang berfungsi sebagai saluran pengangkutan untuk bahan cair; alur bolong mengeluarkan udara di dalam rongga acuan, menghalang bahan cair daripada terperangkap dan menyebabkan buih, terbakar, atau kecacatan kekurangan bahan.

Sistem Fungsi Bantu

Sistem penyejukan: Acuan dilengkapi dengan-saluran air beredar terbina dalam, yang membantu mengawal suhu dan mempercepatkan penyejukan, sekali gus meningkatkan kecekapan pengeluaran;

· Sistem bimbingan dan penentududukan: Pin panduan dan lengan panduan memastikan penjajaran yang tepat semasa penutupan acuan, menghalang acuan daripada tersalah jajaran dan merosakkan produk;

· Sistem ejection dan demolding: Struktur seperti pin ejector, tiub ejector dan plat tolak secara automatik mengeluarkan produk pepejal dari acuan.

IV. Tiga Parameter Kawalan Proses Utama

1. suhu

Tong dipanaskan secara keratan untuk mencairkan plastik pepejal; suhu acuan secara langsung mempengaruhi kebolehaliran cair, tegasan dalaman produk, dan kilauan permukaan. Plastik yang berbeza (seperti PP/ABS/PC, dll.) mempunyai julat kawalan suhu khusus yang sepadan.

2. tekanan

Tekanan suntikan mengatasi rintangan aliran cair, memastikan pengisian acuan lengkap; tekanan pegangan biasanya sekitar 85% daripada tekanan pengisian suntikan, mengatasi pengecutan penyejukan plastik.

3.masa

Masa pengisian suntikan adalah sangat singkat; masa penyejukan menyumbang sebahagian besar kitaran pengacuan suntikan. Agihkan suntikan, tekanan penahan, penyejukan dan masa buka/tutup acuan secara munasabah untuk mengimbangi kualiti produk dan kecekapan pengeluaran.

Kesimpulan

Keseluruhan proses pengacuan suntikan saling berkait rapat. Struktur acuan dan parameter proses saling menyekat dan bekerjasama antara satu sama lain. Hanya dengan struktur acuan yang dipadankan dengan betul dan kawalan tepat bagi tiga parameter teras iaitu suhu, tekanan dan masa boleh menghasilkan pengeluaran produk plastik yang stabil dengan penampilan yang baik, dimensi bermesyuarat dan tanpa kecacatan dapat dicapai, dan mencapai pengeluaran kumpulan automatik-kos rendah dan tinggi-kecekapan.
